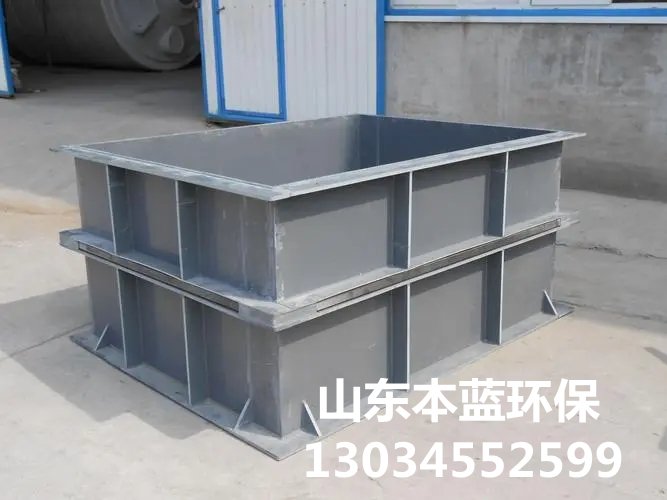

酸洗槽的規劃主要分為三個部分

酸洗槽的規劃主要分為三個部分：槽體結構規劃、酸洗槽加熱規劃以及酸霧處理規劃。

一、槽體結構規劃

根據槽體尺度對槽子進行水平加強筋、筆直加強筋和槽底支撐筋的分割，并依照強度和剛度要求驗算槽底和槽壁的板厚，使分割的尺度能滿意板厚4mm 的要求。然 后，根據分割的尺度，依照強度和剛度要求別離計算水平加強筋、筆直加強筋和槽底支撐筋的斷面系數和慣性矩。***終，對照各種型鋼的斷面系數和慣性矩，挑選合適的型鋼。

二、酸洗槽加熱規劃

酸洗槽液體的加工選用選用塑料王毛細管換熱器，加熱熱源***于85攝氏度的熱水（熱水則由蒸汽加溫）。塑料王毛細管換熱器豎直放置于酸洗槽內壁側，將熱水打入換熱器的毛細管內，在管壁傳導的效果下，敏捷平穩地加熱酸洗液，冷卻后的冷凝水從毛細管內導出酸洗槽體。

三、酸霧處理規劃

在酸洗加工過程中，經過加溫的酸洗液體會產生酸霧。為確保生產環境的安全性和環保性，有必要從槽體規劃過程中做***結構性防霧和防溢。以下幾點為槽體規劃的防酸霧辦法：

1）酸洗和其后面的兩個工藝安置為酸洗支線置于輔房內。輔房有必要做成酸洗棚體，輔房內壁板選用6mm 厚的PP 塑料板密封制造。輔房內一切走道鋼板外表再涂敷3mm 厚的玻璃鋼，防止酸蝕。

2）在酸洗槽工件進出口處，設置有仿形門洞，并設有風幕體系，盡量減少酸洗槽酸霧外溢。

3）在酸洗支線的進、出口處設置有送風體系，防止酸洗棚體內酸氣外溢至主線設備。

4）酸洗廢氣經過酸霧凈化塔中和凈化后達標排放。

5）酸洗槽輸送機水平軌跡和上下坡段選用防腐辦法，杜***了酸霧對輸送機的腐蝕影響。
