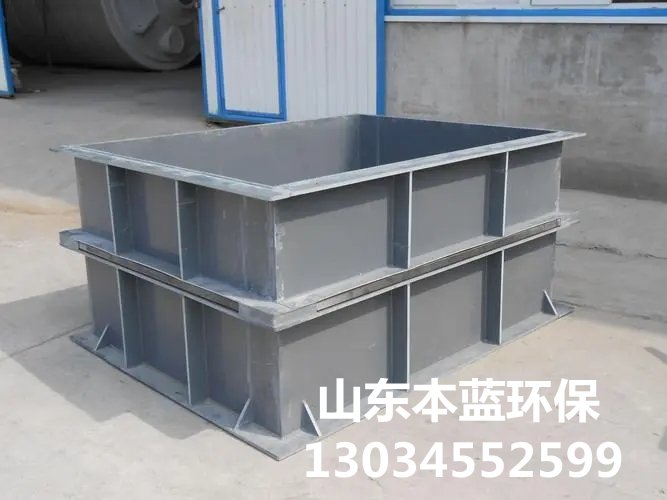

酸洗槽的設計

一、槽體結構規劃

依據槽體尺度對槽子進行水平加強筋、筆直加強筋和槽底支撐筋的切割，并依照強度和剛度要求驗算槽底和槽壁的板厚，使切割的尺度能滿足板厚4mm 的要求。然 后，依據切割的尺度，依照強度和剛度要求分別核算水平加強筋、筆直加強筋和槽底支撐筋的斷面系數和慣性矩。***終，對照各種型鋼的斷面系數和慣性矩，挑選適宜的型鋼。

二、酸洗槽加熱

酸洗槽液體的加工選用選用塑料王毛細管換熱器，加熱熱源***于85攝氏度的熱水（熱水則由蒸汽加溫）。塑料王毛細管換熱器豎直放置于酸洗槽內壁側，將熱水打入換熱器的毛細管內，在管壁傳導的效果下，敏捷平穩地加熱酸洗液，冷卻后的冷凝水從毛細管內導出酸洗槽體。

三、酸霧處理

在酸洗加工過程中，通過加溫的酸洗液體會產生酸霧。為保證出產環境的安全性和環保性，有必要從槽體規劃過程中做***結構性防霧和防溢。以下幾點為槽體規劃的防酸霧辦法：

（1）酸洗和這以后面的兩個工藝布置為酸洗支線置于輔房?jī)?nèi)。輔房有必要做成酸洗棚體，輔房?jī)?nèi)壁板選用6mm 厚的PP 塑料板密封制造。輔房?jī)?nèi)走道鋼板表面再涂敷3mm 厚的玻璃鋼，避免酸蝕。

（2）在酸洗槽工件進出口處，設置有仿形門洞，并設有風幕體系，盡量減少酸洗槽酸霧外溢。

（3）在酸洗支線的進、出口處設置有送風體系，避免酸洗棚體內酸氣外溢至主線設備。

（4）酸洗廢氣通過酸霧凈化塔中和凈化后合格排放。

（5）酸洗槽輸送機水平軌道和上下坡段選用防腐辦法，了酸霧對輸送機的腐蝕影響。
