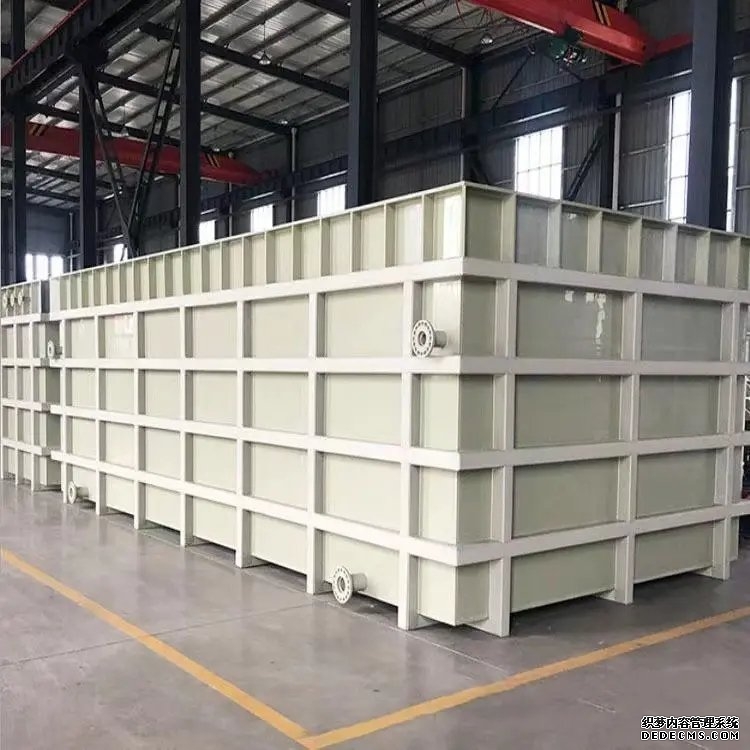

塑料酸洗槽的熱風焊連接：技術詳解與應用指南



在工業生產中，塑料酸洗槽因其耐腐蝕、重量輕、易加工等***性，被廣泛應用于化工、電鍍、金屬表面處理等***域。而熱風焊作為塑料板材連接的關鍵技術，其工藝質量直接影響酸洗槽的密封性、強度和使用壽命。本文將從技術原理、操作流程、質量控制及常見問題等方面，系統解析塑料酸洗槽的熱風焊連接。



 一、熱風焊原理與適用材料

1. 原理概述

   熱風焊通過高溫熱風（通常200350℃）加熱塑料板材的焊接面，使其熔融后融合，冷卻后形成連續焊縫。該工藝適用于熱塑性塑料，如聚丙烯（PP）、聚乙烯（PE）、聚氯乙烯（PVC）等，這些材料具有******的熱塑性，可通過加熱重塑實現分子鏈結合。



2. 材料匹配性

    PP/PE板材：耐酸堿性強，是酸洗槽的***材料，熱風焊溫度需控制在250300℃。

    PVC板材：焊接溫度較低（約200250℃），但需注意避免過熱導致材料分解。

    復合板材：若含玻璃纖維增強層，需調整焊接參數以防止分層。



 二、熱風焊連接工藝流程

1. 焊前準備

    清潔表面：去除油污、灰塵，確保焊接區域干燥。

    坡口設計：V型或X型坡口（角度3045°），增加熔接面積。

    夾具固定：使用專用卡具對齊板材，預留12mm間隙。



2. 焊接參數設置

    溫度：根據材料厚度調整，薄板（≤5mm）建議280300℃，厚板（>10mm）可降至250270℃。

    風速：1530L/min，確保熔融均勻且不燒焦材料。

    焊槍角度：與板材呈1525°，保持勻速移動。



3. 焊接操作要點

    起始點：預熱焊槍12分鐘，從坡口底部開始施焊。

    行進速度：12m/min，避免過快導致未熔合或過慢引發燒穿。

    填充焊條：選用同材質焊條，直徑比板材厚度***12mm，均勻送絲。



4. 焊后處理

    自然冷卻：避免急冷導致應力集中，冷卻時間≥30分鐘。

    去毛刺：用刮刀或砂紙打磨焊縫，確保平整無銳邊。

    無損檢測：采用目視檢查、氣壓試驗（0.05MPa保壓10分鐘）或超聲波探傷。

 三、質量控制關鍵點

1. 人員資質：焊工需經專業培訓，持證上崗，熟悉材料***性。

2. 設備校準：定期校驗熱風焊槍溫度傳感器，誤差≤±5℃。

3. 環境控制：焊接區域濕度≤60%，風速<2m/s，防止氣流干擾熔池。

4. 過程監控：每道焊縫記錄參數，留存試樣進行拉伸、彎曲測試。



 四、常見問題與解決方案

 問題                原因分析                      解決措施



 焊縫開裂                冷卻過快、應力集中              延長冷卻時間，***化坡口設計

 氣孔/夾渣              表面污染、焊槍移動過快          加強清潔，降低行進速度至1.5m/min以下

 未熔合                 溫度不足或焊條直徑過***          提高溫度510℃，選用合適焊條

 變形                   夾具固定不當或熱輸入過高        增加支撐點，分段對稱焊接



 五、應用場景與***勢對比

1. 典型應用

    ***型酸洗槽（容積>10m³）的側壁與底板拼接。

    管道接口、法蘭連接處的密封加固。

    修補局部腐蝕穿孔，延長設備壽命。



2. 與其他工藝對比

    粘接劑連接：成本低但耐溫性差（<80℃），長期使用易脫膠。

    機械緊固：需開孔破壞結構，存在泄漏風險。

    熱熔對接：僅適用于同質管材，板材連接受限。



 六、安全與環保注意事項

1. 個人防護：佩戴防毒面具、隔熱手套，避免吸入揮發氣體。

2. 通風要求：焊接區域安裝排風裝置，VOC濃度<50ppm。

3. 廢料處理：收集焊渣、廢焊條，按工業固廢分類處置。



 七、未來發展趨勢

隨著自動化技術進步，紅外熱風焊機器人已逐步應用于***型酸洗槽制造，通過視覺定位與閉環溫控，將焊接效率提升40%以上。同時，新型納米改性塑料的研發，有望進一步降低焊接溫度，減少能耗。



 結語

熱風焊連接技術以其高效、可靠的***點，成為塑料酸洗槽制造的核心工藝。通過嚴格把控材料選擇、參數設定及過程監管，可顯著提升設備的耐腐蝕性能與運行安全性。企業在實際應用中，應結合自身需求，制定標準化作業指導書，并持續***化工藝，以適應日益嚴苛的工業環境挑戰。
